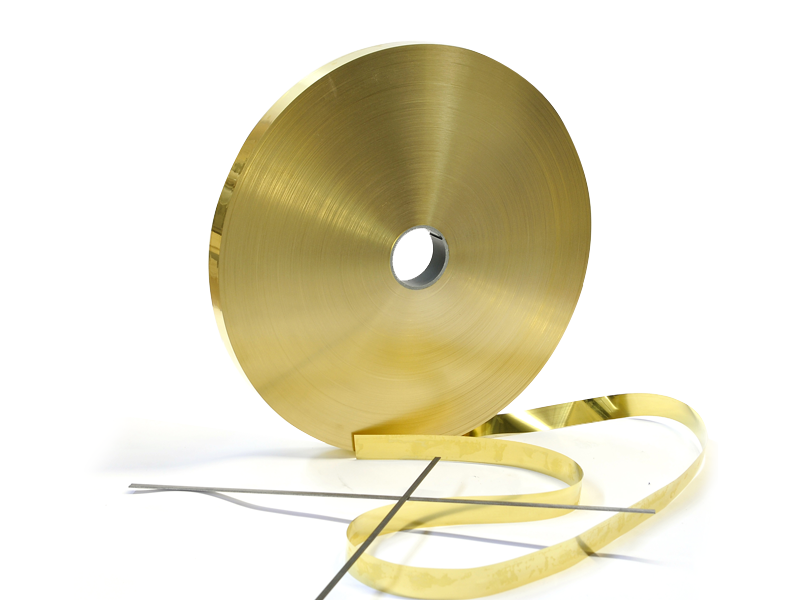

產品概述
GH65F
·適用于工業熱交換領域，主要應用于散熱器冷卻管。
產品參數
| 合金 | 國標牌號 | UNS，美國 | EN標準牌號 |
| CuZn10 | H90 | C22000 | CW501L |
| CuZn15 | H85 | C23000 | CW502L |
| CuZn30 | H70 | C26000 | CW505L |
| CuZn33 | H68 | C26200 | CW506L |
| CuZn36 | H65 | C26800 | CW507L |
| CuZn37 | H63 | C27400 | CW508L |
| GH65F（廣源牌號） | HSn65-0.03 | - | - |
| 化學成分 | ||||||
|---|---|---|---|---|---|---|
| 牌號 | 化學成分（質量分?jǐn)?shù)）% | |||||
| Cu | Sn | Fe | Pb | P | Zn | |
| H90a | 89.0-91.0 | - | ≤0.05 | ≤0.05 | - | Rem |
| H85a | 84.0-86.0 | ≤0.05 | ≤0.05 | Rem | ||
| H70b | 68.5-71.5 | - | ≤0.10 | ≤0.03 | - | Rem |
| H68 b | 67.0-70.0 | - | ≤0.10 | ≤0.03 | - | Rem |
| H65 b | 63.0-68.5 | - | ≤0.07 | ≤0.09 | - | Rem |
| H63 b | 62.0-65.0 | - | ≤0.15 | ≤0.08 | - | Rem |
| GH65F | 63.5-68.5 | 0.01-0.05 | 0.012-0.05 | Rem | ||
a Cu加所列元素總和≥99.8% |
||||||
| 厚度 | |||
|---|---|---|---|
| 厚度，mm | 公差，mm | 厚度，inch | 公差，inch |
| (0.09) - 0.15 (0.15) - 0.20 (0.20) - 0.30 (0.30) - 0.40 (0.40) - 0.50 |
± 0.005 ± 0.007 ± 0.010 ± 0.012 ± 0.015 |
(0.0035) - 0.0039 (0.0059) - 0.0079 (0.0079) - 0.0098 (0.0098) - 0.0157 (0.0157) - 0.0197 |
± 0.00020 ± 0.00028 ± 0.00039 ± 0.00047 ± 0.00059 |
| 寬度 | |||
|---|---|---|---|
| 寬度，mm | 公差，mm | 寬度，inch | 公差，inch |
| 20 - 100 | ± 0.08 | 0.8 - 4 | ± 0.003 |
| 注1：當需方要求單向偏差時，應在合同（或訂貨單）中注明，其允許偏差值為表中數值的2倍。 注2：經供需雙方協議，可提供其他允許偏差的產品。 |
|||
| 側邊彎曲度 最大側邊彎曲度/每2米銅帶（50inch） | |||
|---|---|---|---|
| 寬度，mm | 弧高，mm | 寬度，inch | 弧高，inch |
| 20 -100 | 4 | 0.8 - 4 | 0.16 |
| 注：不同標距長度（L）條件下側邊彎曲度數值可按公式：h=(L÷2)2×4(mm)等效換算。 | |||
| 力學性能 | |||||
|---|---|---|---|---|---|
| 牌號 | 狀態 | 抗拉強度 | 延伸率A50mm，％，不小于 | 硬度，HV | |
| MPa | Ksi | ||||
| H90 | H01 | 285～365 | 41-52 | 10 | 90～125 |
| H02 | 345～435 | 50-63 | 5 | 110～145 | |
| H04 | 415～515 | 61-75 | — | 130～165 | |
| H85 | H01 | 305～370 | 43-54 | 18 | 85～115 |
| H02 | 350～420 | 51-61 | 8 | 105～135 | |
| H04 | 410～490 | 60-71 | — | 125～155 | |
H70 H68 H65 |
H01 | 340～405 | 49-59 | 12 | 95～125 |
| H02 | 400～470 | 58-68 | 10 | 120～165 | |
| H04 | 450～560 | 65-81 | — | 140～180 | |
GH65F H63 |
H01 | 360-445 | 52-65 | 15 | 100-130 |
| H02 | 385-470 | 56-68 | 12 | 118-148 | |
| H03 | 410-480 | 60-70 | 12 | 120-150 | |
| H04 | 465-535 | 67-77 | - | 145-175 | |
